Руководство пользователя

Эффекты и DSP

Прежде чем вращать регуляторы, разберитесь с прохождением сигнала.

Общая пространственная обработка и вставные DSP

Посыл Reverb определяет, какая часть сигнала партии поступает в общий пространственный эффект. Параметры SPACE и Return в GLOBAL MIX задают этот эффект и его выходной уровень. Уменьшение Return влияет на все направленные туда партии. Посыл Chorus управляет отдельным трактом.

Вставной DSP обрабатывает выбранную партию. Поддерживаемые типы и параметры читаются из стиля и воспроизводятся внутренним движком. Чтение данных Yamaha/XG не означает, что все аппаратные алгоритмы реализованы или звучат идентично.

Настройка звука правой руки

  1. Выберите RIGHT1 или RIGHT2.
  2. Настройте посыл Reverb или Chorus на правой панели.

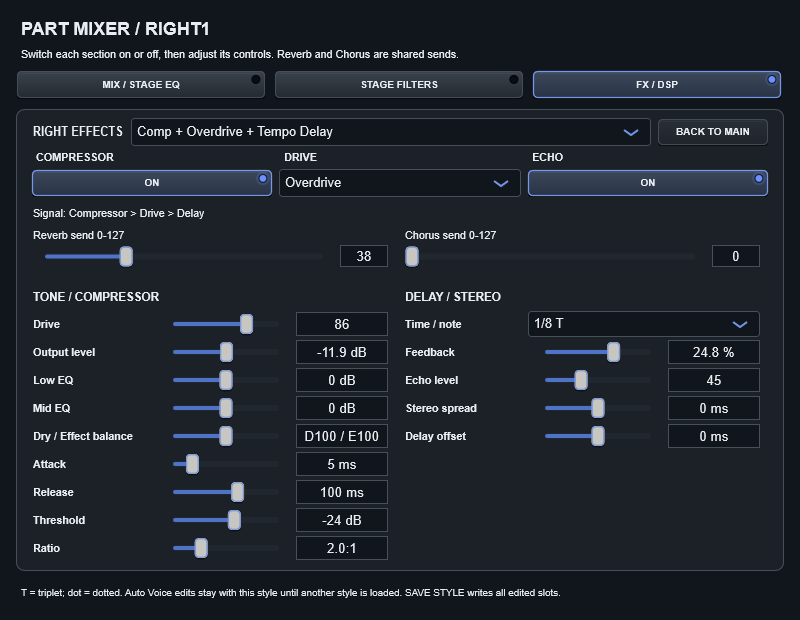

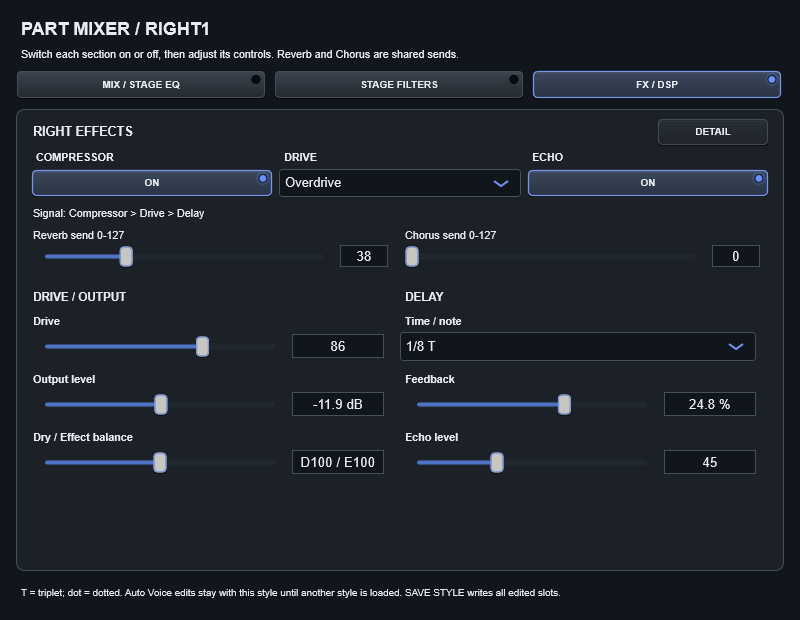

  3. Нажмите Effects на правой панели. В редакторе партии откройте Effects и выберите нужную область: Part DSP, Shared Variation или Environment.
  4. Выберите поддерживаемый эффект или комбинацию и настройте доступные параметры.

Комбинации могут включать несколько эффектов, например перегруз и темповую задержку. Редактор работает с поддерживаемыми комбинациями DSP, а не с неограниченной цепочкой эффектов в произвольном порядке. Несовместимые комбинации отклоняются, а не незаметно сохраняются как другой эффект.

Элемент управления / настройкаНазначение
Время задержкиРитмическое деление, привязанное к темпу. При 120 BPM значение 1/8 равно 250 мс, при 60 BPM равно 500 мс. T обозначает триоль, точка обозначает длительность с точкой. Это интервал повторов задержки, а не длительность реверберации.
Уровень задержкиДоля или уровень задержки внутри блока. Ноль убирает эхо из этой комбинации.
Обратная связьДоля сигнала, возвращаемая на вход задержки. Увеличение дает больше повторов.
Перегруз / тембр / выходИнтенсивность дисторшна или овердрайва, окраска и выходной уровень. При сравнении выравнивайте выходную громкость.
Сухой / обработанный сигналСоотношение исходного и обработанного сигнала внутри блока, а не итоговый уровень Master.
Параметры компрессораОтображаются у комбинаций, содержащих компрессию. Не связаны с компрессором мастер-секции.

Отсутствующие регуляторы и неподдерживаемые эффекты

Набор регуляторов зависит от выбранного алгоритма. Надпись «No tempo delay» означает, что в текущем блоке нет доступной настройки темповой задержки. Неподдерживаемые данные исходного DSP могут сохраняться без звуковой реализации во внутреннем движке. Редактор показывает это ограничение.

Ноль остается нулем

Явно заданный нулевой посыл Reverb остается нулевым после сохранения и повторной загрузки Auto Voice. Значение по умолчанию в 20% диапазона применяется только при отсутствии пригодных исходных данных.

Сохранение результата

SAVE STYLE записывает поддерживаемые типы и параметры DSP в отредактированных или новых банках Auto Voice. SAVE CONFIG сохраняет локальную обработку и всю рабочую настройку. Master EQ, общее пространство и локальные фильтры Stage не являются параметрами вставного Auto Voice DSP.
